SHRV-900

Quạt thông gió công nghiệp cánh SMC siêu bền đạt lưu lượng 48.000 m³/h, cao hơn 15-20% các dòng quạt công nghiệp khác. Để đạt được hiệu suất này, Quạt thông gió cánh SMC không chỉ có ưu thế về vật liệu chế tạo cánh mà còn đạt được nhiều cải tiến về thiết kế khí động học, cấu tạo của các bộ phận quan trọng như: Động cơ, cánh quạt, ống gom gió, bánh tì,..

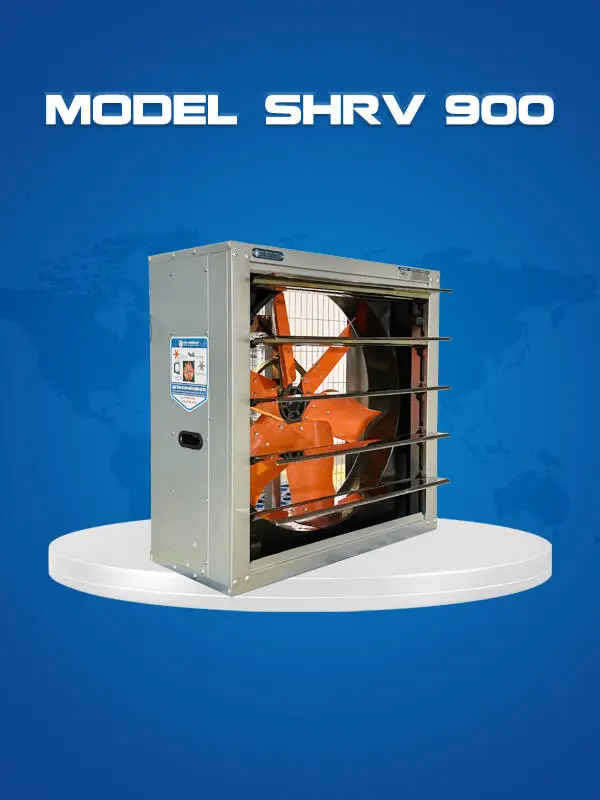

Hình ảnh thực tế Quạt thông gió vuông SHRV-900

I. Thông số kích thước, kỹ thuật Quạt thông gió vuông SHRV

Bảng thông số kích thước, kỹ thuật của Quạt thông gió quạt vuông SHRV

 II. Các bộ phận chính Quạt thông gió cánh SMC siêu bền

1. Cánh quạt

Hiện nay, trên thị trường đa phần cánh quạt được chế tạo từ: Thép mạ kẽm, inox 430, nhựa tổng hợp. Quạt thông gió cánh SMC siêu bền là dòng quạt tiên phong trên thị trường sử dụng cánh quạt SMC. Đây là loại vật liệu đã được nghiên cứu để thay thế lý tưởng cho đồng, kẽm đúc, thép, nhôm hay các vật liệu kim loại khác. SMC cũng chính là hợp chất nhân tạo đang được ứng dụng rộng rãi trong ngành hàng không thế giới.

Quạt thông gió vuông với cánh SMC, sợi thủy tinh, có khả năng chống ăn mòn trong điều kiện khắc nghiệt tốt hơn inox và thép mạ kẽm. Cánh quạt làm từ SMC có sức chịu mỏi, độ bền cơ học cao, chịu ma sát tốt. SMC có độ cách điện tốt, chịu được nhiệt độ liên tục từ - 40^oC tới 110^oC. Hiện nay, cánh quạt SMC của dòng Quạt thông gió vuông siêu bền được bảo hành tới 10 năm.

Bản cánh quạt SMC rộng 25cm, lớn hơn 20% so với bản cánh quạt thông thường trên thị trường (21cm). Thiết kế này giúp quạt tạo được lưu lượng gió lớn. Đồng thời, cải tiến này có vai trò quan trọng giúp hạn chế tiếng ồn khi quạt hoạt động. Cụ thể, kết quả đo lường thực tế cho thấy: Quạt thông gió cánh SMC siêu bền hạn chế tiếng ồn tới 20% so với các loại quạt cánh inox cùng kích thước đang được sử dụng phổ biến trên thị trường.

2. Động cơ với vòng tua lớn

Quạt thông gió vuông SHRV với motor Fushini chính hãng, được kiểm soát nghiêm ngặt về chất lượng quy trình, dây chuyền và thành phẩm. Dây quấn đảm bảo 100% lõi đồng chất lượng cao; Số lượng vòng dây quấn lớn, đảm bảo vòng tua đạt 1400rpm. Động cơ bền khi vận hành trong thời gian dài, liên tục. Hiện nay động cơ được bảo hành tới 18 tháng (gấp 1,5 lần thời gian bảo hành của đa phần các loại quạt thương hiệu khác trên thị trường).

3. Khung quạt

Khung với độ khớp nối hoàn thiện tốt. Hiện nay, có 2 loại vật liệu chính (tùy theo yêu cầu đặt hàng của quý khách):

• Khung quạt, chớp quạt loại 1: 100% inox. Khung quạt dày 1.2 mm, được làm từ 100% chất liệu inox có khả năng chống gỉ sét tốt, đảm bảo tuổi thọ lâu dài, độ bền cao trong điều kiện khắc nghiệt (các nhà xưởng có môi trường sản xuất chứa nhiều hợp chất gây ăn mòn kim loại trong không khí; Các nhà xưởng xây dựng gần biển; Các trang trại chăn nuôi,...)
• Khung quạt, chớp quạt loại 2: Thép mạ kẽm. Lớp mạ kẽm đạt 180g/m² (Z-180) giúp khung quạt chắc chắn, bền bỉ.

4. Bộ tăng curoa tự động Alu-Pag

Bánh tì PAG

Bánh tỳ thế hệ mới: Được chế tạo từ hợp kim nhôm kết hợp chất liệu PAG. Thiết kế này giúp giảm ma sát, nhiệt lượng phát sinh tại bộ phận bánh xe (khi tiếp xúc với dây curoa). Từ đó, nâng cao hoạt động ổn định của vòng tua, độ bền sử dụng vượt trội.

5. Ống gom gió hiệu suất cao

Ống gom gió hiệu suất cao

Ống gom gió với chiều sâu hút gió lên tới 20cm. Ống gom gió mới giúp quạt đạt lưu lượng gió tốt hơn, khả năng chống chịu môi trường khắc nghiệt vượt trội. Trên bộ phận ống gom gió có dập in nổi: HAS technology (công nghệ HAS).
6. Bộ bảo vệ

Cửa chớp và lưới bảo vệ được làm bằng 100% inox. Thiết kế này giúp khả năng chống chịu ăn mòn của quạt tốt hơn trong điều kiện thời tiết khắc nghiệt.

7. Dây đai truyền động:

Dây cu-roa Sanlux độ bền cao trong cường độ hoạt động liên tục. Khả năng chịu lực ma sát lớn, nhiệt độ cao và hoạt động ổn định trong điều kiện khắc nghiệt.

III. Ứng dụng

Quạt thông gió vuông SHRV siêu bền được ứng dụng rộng rãi trong các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

• Xưởng sản xuất chế tạo: Dệt, máy móc, luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm,...

• Xưởng gia công: May mặc, nhuộm, da giày, nhựa, mạ điện, điện tử, in ấn, đóng gói thực phẩm,...

• Ngành trồng trọt, chăn nuôi: Nhà kính ươm, trồng hoa/ rau; Trang trại chăn nuôi gia cầm, gia súc,..

• Địa điểm công cộng, khu vui chơi giải trí: Bệnh viện, trường học, bến xe, sân vận động, nhà triển lãm, siêu thị ngầm, bảo tàng,...
